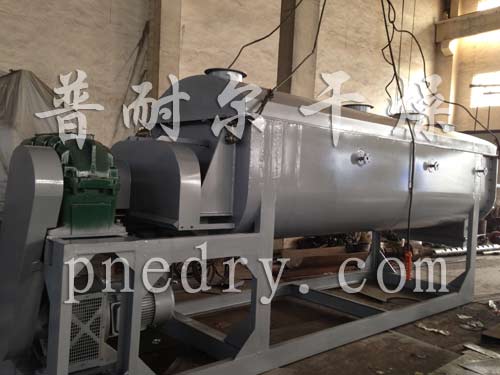

化工污泥干燥机-化工污泥干化机

关键词:化工污泥干燥机,化工污泥干化机,污泥干燥机,污泥干化机
产品概述:化工污泥干燥机已成功地用于化工、石化、染料、工业污泥干化,造纸污泥干化,印染污泥干化,生活污泥干等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作:煅烧(低温)、冷却、干燥(溶剂回收)、加热(融化)、反应和灭菌。搅拌 桨叶同时又是传热面,使单位有效容…
产品详情 图片集锦

 污泥离心脱水处理成套装置(污泥浓缩脱水成套设备)是化工污泥处理、自来水生产过程中的污泥处理、工农业污水处理工程中的重要设备。它具有污泥脱水、污泥浓缩脱水一体化处理功能。国际上一般采用全封闭连续运行的大长径比卧式螺旋卸料沉降离心机作为污泥脱水的主机,现污泥桨叶干燥机更适应与污泥的干燥,脱水一体机。

设备所不具有的优点:
1、 全封闭运行,现场清洁^;
2、 絮凝剂、清洗水用量少, 日常运行成本低廉;
3、设备布局紧凑,占地面积小,可明显减少征地及基建投资。
  本公司制造的污泥浓缩脱水一体机,其主机的长度长,转速慢,整个处理过程中对污泥的切割、螺旋进料、螺旋排泥、输送,絮凝剂的投加以及对整个系统运行状况的监控,均由PLC+液晶屏的控制系统来实施。对用户而言,该装置作为全自动化的成套操作单元,是一款理想的交钥匙工程。

我公司制造的污泥脱水成套设备的工艺流程图如下:

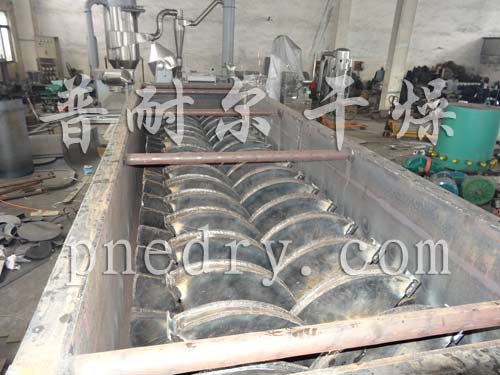

化工污泥干燥机,污泥干燥机


污泥干燥机,化工污泥干燥机化工污泥干燥机工作原理:

  空心轴上密集排列着楔型中空桨叶,热介质导热油经空心轴流经桨叶,单位有效容积内传热面积很大。传热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以保证^佳的传热效果。
在夹套通入热介质加热的同时,出料口上部同时进行抽湿,这样大大增加了设备的干燥强度。蒸发出来的水份由抽湿风机带出干燥机。
设备特性:
1.污泥干燥机能耗低:由于间接加热,没有大量携带空气带走热量,干燥器外壁又设置保温层,故热损失很小。
2. 污泥桨叶干燥机系统造价低:单位有效容积内拥有巨大的传热面,就缩短了处理时间。设备尺寸变小,减少了占地面积。
3. 处理物料范围广:使用不同热介质,既可处理热敏性物料,又可处理需高温处理的物料。
4. 环境污染小:携带空气量很少,粉尘物料夹带很少。
5. 操作费用低。
6. 操作稳定:由于楔型桨叶特殊的压缩-膨胀搅拌作用,使物料颗粒充分与传热面积接触,在轴向区间内,物料的温度、湿度、混合温度及梯度都很小,从而保证了工艺的稳定性。

化工污泥干燥机技术参数:

特性参数表
型 号
KJG-2.7
KJG-9
KJG-13
KJG-18
KJG-24
KJG-29
KJG-36
KJG-41
传热面积m2
2.7
9
13
18
24
29
36
41
有效容积m3
0.06
0.32
0.59
1.09
1.53
1.85
2.42
2.8
转速范围r.p.m
15-30
10-25
10-25
10-20
10-20
10-20
10-20
10-20
功 率kw
2.2
4.0
5.5
7.5
11
11
15
15
器体宽A mm
306
584
762
940
1118
1118
1296
1296
总宽B mm
736
841
1066
1320
1474
1474
1676
1676
器体长C mm
1956
2820
3048
3328
3454
4114
4115
4724
总长D mm
2972
4876
5486
5918
6147
6808
6960
7570
进出料距E mm
1752
2540
2768
3048
3150
3810
3810
4420
中心高F mm
380
380
534
610
762
762
915
915
总高G mm
762
838
1092
1270
1524
1524
1778
1778
进汽口N吋
(2)3/4
(2)3/4
(2) 1
(2) 1
(2) 1
(2) 1
(2) 1
(2) 1
出水口O吋
(2)3/4
(2)3/4
(2) 1
(2) 1
(2) 1
(2) 1
(2) 1
(2) 1



特性参数表
型 号
KJG-48
KJG-52
KJG-62
KJG-68
KJG-73
KJG-81
KJG-87
KJG-95
KJG-110
传热面积m2
48
52
62
68
73
81
87
95
110
有效容积m3
3.54
3.96
4.79
5.21
5.78
6.43
7.39
8.07
9.46
转速范围r.p.m
10-20
10-20
10-20
10-20
5-15
5-15
5-15
5-15
5-10
功 率kw
30
30
45
45
55
55
75
75
95
器体宽A mm
1474
1474
1651
1652
1828
1828
2032
2032
2210
总宽B mm
1854
1854
2134
2134
2286
2286
2438
2438
2668
器体长C mm
4724
5258
5410
5842
5461
6020
5537
6124
6122
总长D mm
7772
8306
8865
9296
9119
9678
9119
9704
9880
进出料距E mm
4420
4954
4953
5384
5004
5562
5080
5664
5664
中心高F mm
1066
1066
1220
1220
1220
1220
1220
1220
1220
总高G mm
2032
2032
2362
2362
2464
2464
2566
2566
2668
进汽口N吋
(2)11/2
(2)11/2
(2)11/2
(2)11/2
(2)11/2
(2)11/2
(2)2
(2)2
(2)2
出汽口0吋
(2)11/2
(2)11/2
(2)11/2
(2)11/2
(2)11/2
(2)11/2
(2)2
(2)2
(2)2

注:部分参数设计时视不同物料有所调整,以设计为准。
