EYH系列双臂传动二维运动混合机

< >

关键词：双臂传动二维运动混合机,二维运动混合机,二维混合机

产品概述：二维混合机的转筒可同时进行二个运动,一个为转筒的自转,另一个为转筒随摆动架的摆动。被混和物料在转筒内随转筒转动、翻转、混和的同时，又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混和。混合筒的出料带有螺旋叶片，使混合…

产品详情图片集锦

二维混合机概述

EYH型双臂传动二维运动混合机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上，由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中，其中两个传动轮由转动动力系统拖动使转筒产生转动，摆动架由一组曲柄摆杆机构来驱动，曲柄摆杆机构装在机架上，摆动架由轴承组件支撑在机架上。EYH型二维运动混合机广泛用于医药、化工、食品、染料、饲料、化肥、农药等行业尤其适用于大吨位（1000L～10000L）各种粉、粒状物料的混合。

二维混合机技术说明：

双臂传动二维运动混合机主要由料筒、上机架（摇摆床）、下机架、转动机构、摆动机构和电气装置组成。

料桶及所有外露部分均为不锈钢制作，料桶处为内外满焊。内外抛光处理操作台用防滑花纹板制作，设备支架外包碳钢喷油漆。

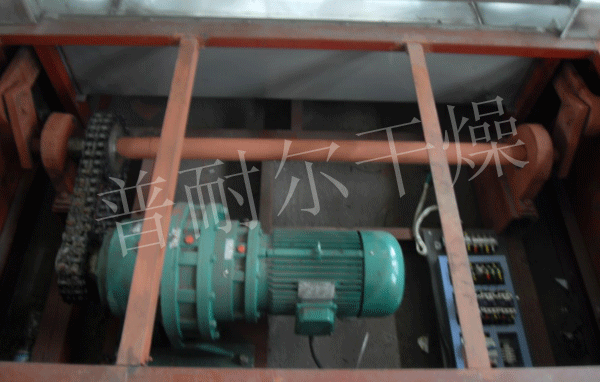

转动机构位于上机架内，传动采用摆线针轮减速机。工作时，减速机通过链轮、链条带动主动轴，再通过驱动轮使料筒旋转。

摆动机构位于下机架内，传动采用摆线针轮减速机或蜗轮减速机。工作时，电动机通过皮带轮或链轮传动给减速机，然后再通过双连杆组件摇动上机架，使料筒作一定角度的摆动。该结构与其他厂家结构相比，更保证了设备机座底部不积料，^，冲洗方便，真正符合GMP要求。

工作时，在转动机构和摆动机构的双重作用下，装料的料筒作转动的同时，又有摆动运动，从而使筒内的物料得以充分混合。每批混合时间约为15-20min。混合充分、均匀。

设备可配置自动真空上料机及接口，方便上料，缩短操作时间。

所有传动零部件及电气等均采用^优质产品。

二维混合机主要用途及特点：

EYH型双臂传动二维运动混合机的转筒可同时进行二个运动，一个为转筒的自转，另一个为转筒随摆动架的摆动。被混和物料在转筒内随转筒转动、翻转、混和的同时，又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混和。混合筒的出料带有螺旋叶片，使混合机具有混合迅速、混合量大、出产便捷等特点。

EYH二维混合机适合所有粉、粒状物料的混合。

双臂传动二维混合机结构简单，故障率低，运行稳定，操作安全，无噪音。本设备经过我公司技术改进使用双臂传动，比一般单臂传动稳重，间接传动减轻减速机负荷，延长使用寿命。机架采用全封闭结构便于清洗符合GMP标准。

典型用户单位:北京中国农业机械化科技学研究院 6000型双臂传动二维混合机

北京现代农装科技股份有限公司

盐城拜克化学工业有限公司 5000型双臂传动二维混合机

佳木斯冬梅大豆食品有限公司 2000型双臂传动二维混合机

上海凯波特种电缆料厂 4000型双臂传动二维混合机

广州汕头华麟公司 6000型双臂传动二维混合机

二维混合机流程图：

二维混合机技术参数：

型号	料筒容积（L）	装料容积	^大装料量	摇动转动次数	电机总功率	外形尺寸	总重量	料筒重量
EYH-600	600	360	150	605/12.1	1.1/1.5	120022002050*1900	1150	140
EYH-800	800	480	200	6.18/11.6	1.5/1.5	140027002230*1930	1600	200
EYH-1000A	1000	600	250	5.28/10.87	1.5/1.5	145028502300*2000	1700	240
EYH-1500A	1500	900	375	4.13/8.45	2.2/3	172031702450*2100	2000	320
EYH-2000A	2000	1200	500	4.1/7.6	3/4	182036002650*2300	2600	430
EYH-3000A	3000	1800	750	3.68/6.83	4/5.5	207037003150*2800	3500	620
EYH-4000A	4000	2400	1000	3.46/6.8	5.5/7.5	220039003250*2900	4100	700
EYH-6000A	6000	3600	1500	3.31/6.74	7.5/11	250045003350*3000	6100	1100
EYH-8000A	8000	4800	2000	3.2/6.4	11/11	270048003650*3200	7900	1450
EYH-10000A	10000	6000	2500	3.15/6.2	11/15	290050503750*3300	9500	1650
EYH-12000A	12000	7200	3000	3.1/5.9	15/18.5	315056004350*3850	10000	1800
EYH-15000A	15000	9000	3750	2.9/5.3	18.5/22	335056004350*3850	11000	2000
EYH-20000A	20000	12000	5000	2.8/4.5	22/30	360061004850*4450	12000	2500

二维混合机,二维运动混合机,双臂传动二维混合机

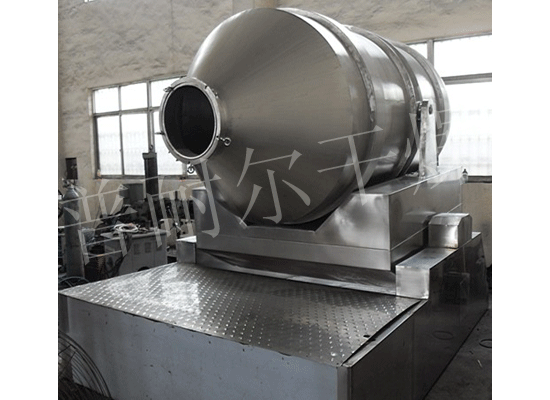

EYH型双臂传动二维运动混合机--成品1
EYH型双臂传动二维运动混合机--成品2

暂无相关的案例...

转载请注明出处（EYH系列双臂传动二维运动混合机：/companynews/422)
